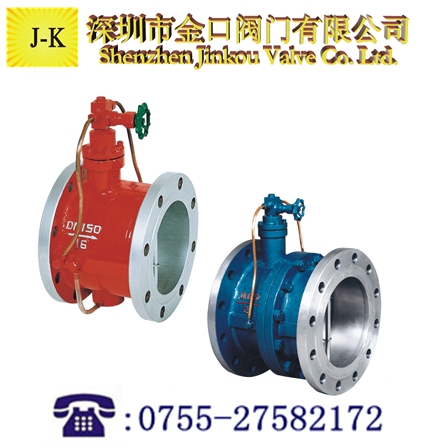

一、蝶式雙瓣消聲止回閥參數：

本閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出品處，用以截斷介質的回流消除原子能壞性的水錘，保護和道、水泵的安全運行。其主要特點：1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。4、橡膠緩沖，啟閉平穩，無震動，無噪音。5、比老式止回閥流阻小，有明顯的節能效果。主要用于凈水、源木、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流，消除破壞性的水錘，保護管道、水泵的安全運行。

二、蝶式雙瓣消聲止回閥主要特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果

三、蝶式雙瓣消聲止回閥參數：

型　號		HH49X-10	HH49X-16
公稱壓力		PN1.0MPa	PN1.6MPa
公稱通徑		DN150～800mm	DN150～800mm
密封試驗壓力		1.1MPa	1.76MPa
殼體試驗壓力		1.5MPa	2.4MPa
主要零件材料	閥　　體	灰鑄鐵或球墨鑄鐵	灰鑄鐵或球墨鑄鐵
	閥　　瓣	鋁青銅	鋁青銅
	閥　　桿	不銹鋼	不銹鋼
	彈　　簧	不銹鋼	不銹鋼
	閥座密封面	橡膠	橡膠

四、蝶式雙瓣消聲止回閥尺寸參數：

公稱通徑DN		尺　　　　　　　寸　　　　　(mm)
mm	in	D	D1	D2	H	H1	L	Z-фd	螺栓
150	6	280	240	210	228	172	210	8-ф23	8-M20
200	8	335	295	265	270	210	230	8-ф23	8-M20
250	10	390	350	320	305	240	250	12-ф23	12-M20
300	12	440	400	368	367	264	270	12-ф23	12-M20
350	14	500	460	428	422	294	290	16-ф23	16-M20
400	16	565	515	482	462	324	310	16-ф23	16-M22
450	18	615	565	532	497	351	330	20-ф25	20-M22
500	20	670	620	585	532	379	350	20-ф25	20-M22
600	24	780	725	685	607	434	390	20-ф30	20-M27
700	28	895	840	800	702	491	430	24-ф30	24-M27
800	32	1010	950	905	792	549	470	24-ф34	24-M30

五、售后服務
感謝您選購本公司閥門產品，本公司產品質量保證，價格合理，貨到快捷，售后到位。本產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年
