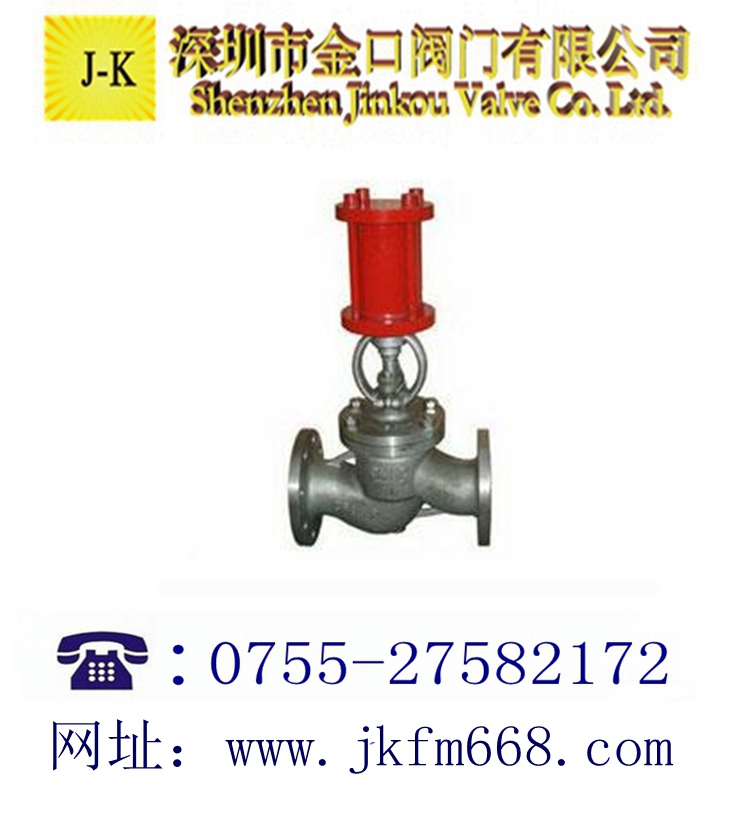

一、液動截止閥概述
J741H/J741W系列液動截止閥是采用液壓壓力作為驅動的一種節能型閥門。其性能達到或超過同類產品，可替代進口。可程 序控制、可微機控制，實現調節控制或快速開關功能。
二、結構特點
1、結構簡單可靠、體積小。
2、傳動平穩可靠。
3、液壓缸可以獲得很大的輸出力矩。
4、閥門的開關可以通過定壓溢流閥得到精確的調整，包括開啟和關閉力矩的調整；其力矩甚至可以通過 液 壓儀表直接反映 出來。
5、閥門開啟速度調節方便。
6、在突然發生事故動力中斷時，仍可利用蓄能器進行一次或數次啟閉操作
三、主要技術參數
1、液源壓力：1.0-4.0MPa
2、輸入信號：電信號0-10MA,4-20MA
3、回訊器電壓：AC220V,DC24V
4、液源接口：M16X1.5,M18x1.5
5、工作環境溫度：-20度-90度，特殊-45度-120度
6、公稱壓力：1.6MPa
7、強度試驗：2.4MPa
8、水密封試驗：1.8MPa
9、氣密封試驗：0.5-0.7MPa
10、適用介質：水、蒸汽、油品、硝.酸類
四、執行標準
1、設計與制造：GB12235
2、法蘭尺寸：GB9113 JB79
3、壓力-溫度：GB9113
4、試驗-檢驗：GB/T13927
JB/T9092
1氣缸：無縫鋼管
2活塞：碳素鋼
3密封圈：丁青橡膠O型圈、Y型圈
4閥體閥蓋：ZG1Cr18Ni9tI
5閥桿:1Cr18Ni9tI
6密封面：13Cr,本體材料
7墊片：增強石墨
8填料：柔性石墨，增強柔性石墨
|
J741H液動截止閥主要零件材料：
|
零件名稱
|
閥體、閥蓋、閥瓣、閥桿
|
缸體、上下缸蓋
|
活塞
|
填料、墊片
|
|
J741W-16P
|
鉻鎳鈦鋼
|
35#
|
灰鑄鐵或鋁合金
|
聚四氟乙烯
|
|
J741W-16R
|
鉻鎳鉬鈦鋼
|
|
|
J741H液動截止閥主要性能規范：
|
型 號
|
公稱壓力
|
試驗壓力
|
工作壓力
|
工作溫度
|
適用介質
|
|
密封（水）
|
氣密封
|
殼 體
|
|
J741W-16P
|
1.6
|
1.76
|
0.6
|
2.4
|
1.6
|
-40℃～+150℃
|
硝酸類
|
|
J741W-16R
|
醋酸類
|
|
